Projekt
Smart Display 10
Version 1.0
Dokument Version:
Version: 1.0
Datum: 2017.04.13
Autor: GINTHER, Andreas
Sprache: Deutsch
GLAB:
GLAB steht für Ginther
Laboratories.
Es handelt sich hier weder um eine Firma noch ein gemeldetes Gewerbe.
Es werden damit lediglich Konstruktionen, Architekturen und Erfindungen bezeichnet welche im privaten eigennützigen Gebrauch entstehen.
Nur mit Zustimmung von Ginther Andreas dürfen mit GLAB gekennzeichnete Software, Hardware und Konzepte verwendet werden.
Es wir keinerlei Haftung oder Gewährleistung für dessen übernommen.
Inhaltsverzeichnis
1 Projekt
Darstellung von PRTG Maps auf einfachen sparsamen Displays.
PRTG Monitoring Daten welche aus anderen Projekten aufgezeichnet werden können auf dem Smart Display als PRTG Maps angezeigt werden.
Die Anforderung an das Smart Display ist eine PoE Stromversorgung und möglichst niedrigster Stromverbrauch. Optimiert für die Darstellung von PRTG Maps.
Es wurden 3 Bauformen der Displays umgesetzt:

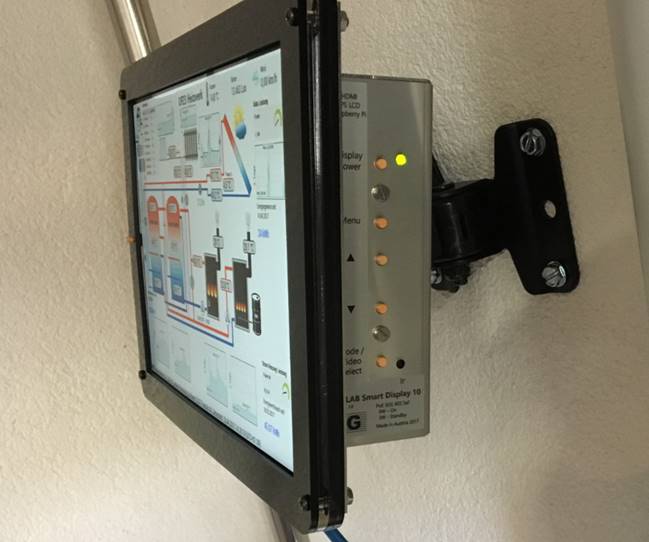

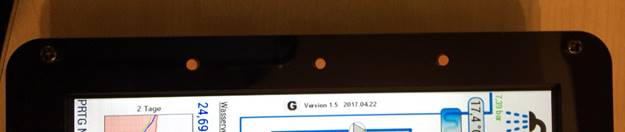

1.1 Wandmontage
Das Display wird im Heizraum per VESA Schwenkkopf an der Wand montiert.
Der Taster schaltet das Display ein und zeigt die Heizung Visualisierung.

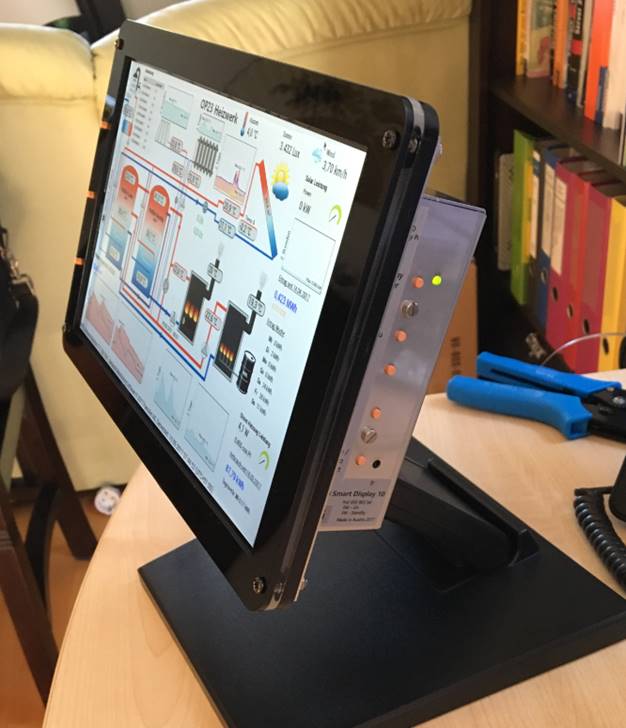

1.2 Tischaufsteller
Das Display mit einem VESA Tischständer.
Die 3 Taster schaltet das Display ein und zeigt die Heizung, Elektrizität und Wasser Visualisierung.

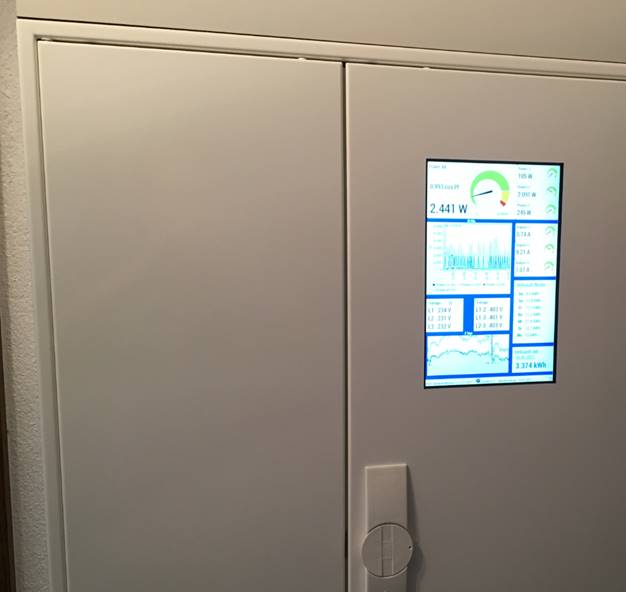

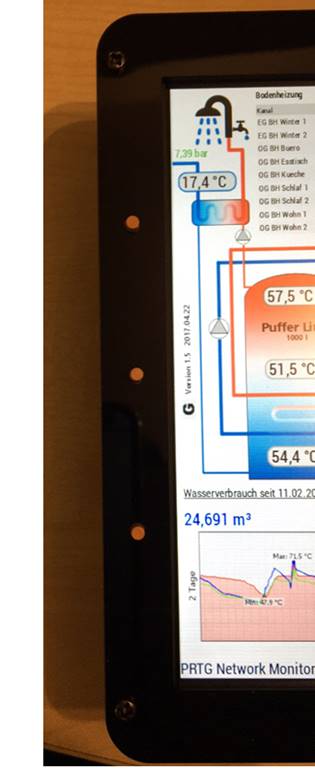

1.3 Schaltschranktüreinbau
Das Display ist in der Schaltschranktüre montiert.

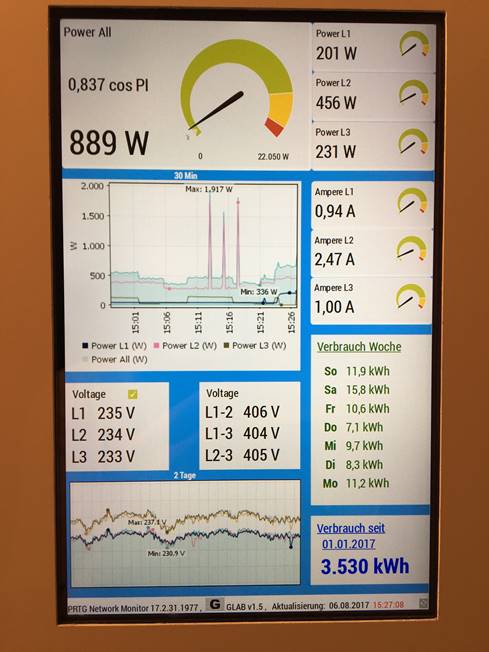

Ein Bewegungsmelder schaltet das Display ein und zeigt die Elektrizität Visualisierung im Hochformat.
2 10“ Display

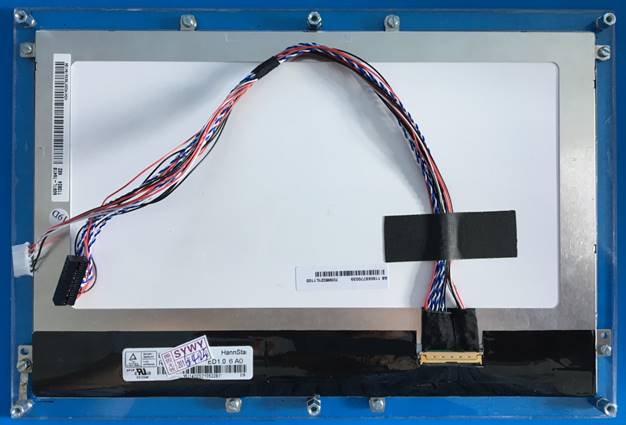

Es wird ein 10,1 Zoll TFT Panel 1280x800 eingesetzt welches mit 5V und max. 1A Strom betrieben werden kann.
Type:
HannStar Display model HSD101PWW1-A is a color active matrix thin film transistor (TFT) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching device. This model is composed of a TFT LCD panel, a driving circuit and a back light system. This TFT LCD has a 10.1 (16:10) inch diagonally measured active display area with WXGA (1280 horizontal by 800 vertical pixel) resolution.
Features:
- 10.1 (16:10 diagonal) inch configuration
- One channel LVDS interface
- 262K color by 6 bit R.G.B signal input
Dimensions:
- Outline Dimension 229.46(Typ) x 149.2(Typ) x 5.0(Max) mm
- Display area 216.96(H) x 135.6(V) mm
- Number of Pixel 1280 RGB (H) x 800(V) pixels
- Pixel pitch 0.1695(H) x 0.1695(V) mm

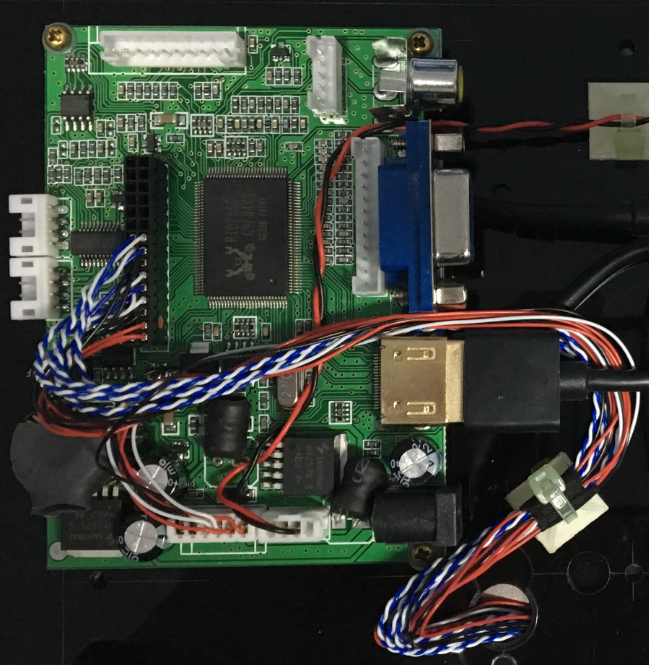

Display Controller:
- Operating Temperature 50°C max.
- LED Power consumption 1,76W max.
- Power Voltage 5V min, Versorgung über PoE Modul min 2,4A Strom
- HDMI Port
- Extra Kühlkörper auf dem Chip

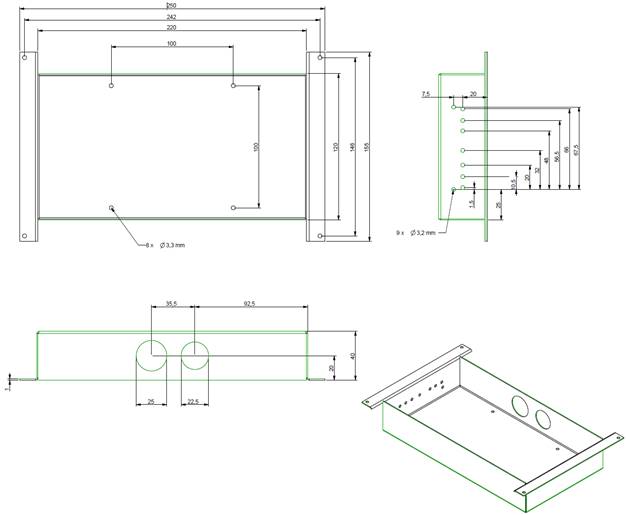

3 Gehäuse
- für die Wandmontage und den Tischaufsteller
- Edelstahl 1,5mm Laserzuschnitt
- VESA kompatibel montier bar auf 10x10cm
- Display in der Frontplatte verschraubt, Gehäusedeckel galvanisch von der Erde getrennt

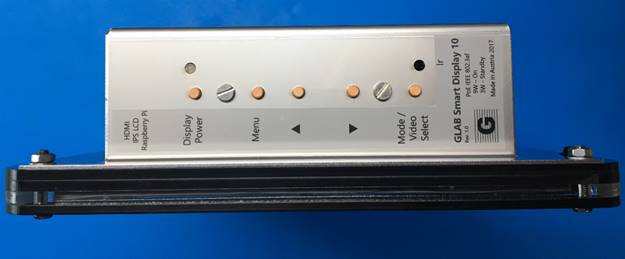

- Bedienfeld vom Display Controller, incl. IR Fernbedienung

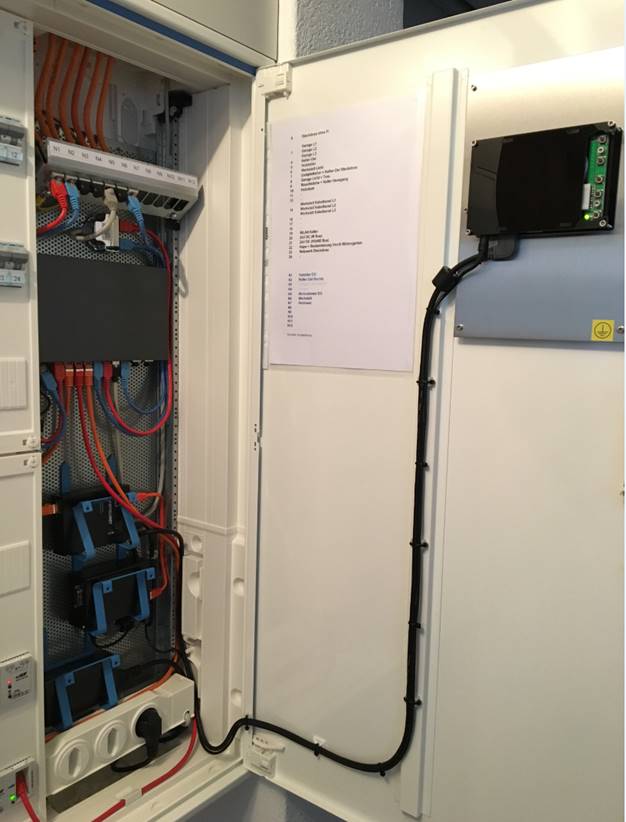

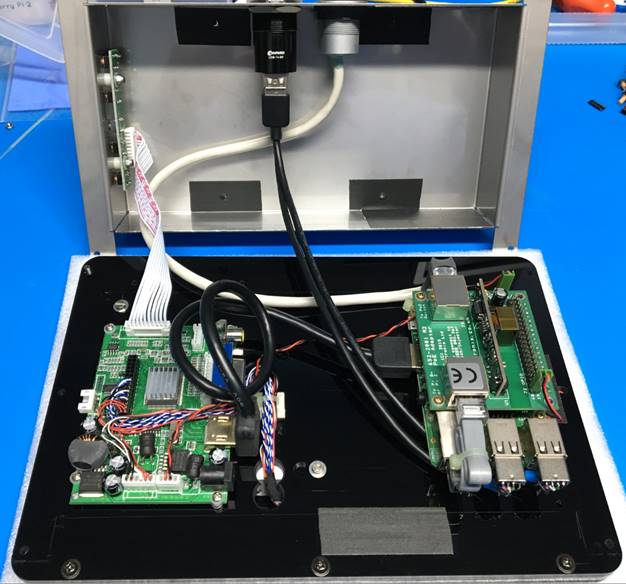

- für die Schaltschranktür Montage
- Wasserstrahl Ausschnitt in der Schaltschranktüre mit eingeklebter Plexiglasscheibe

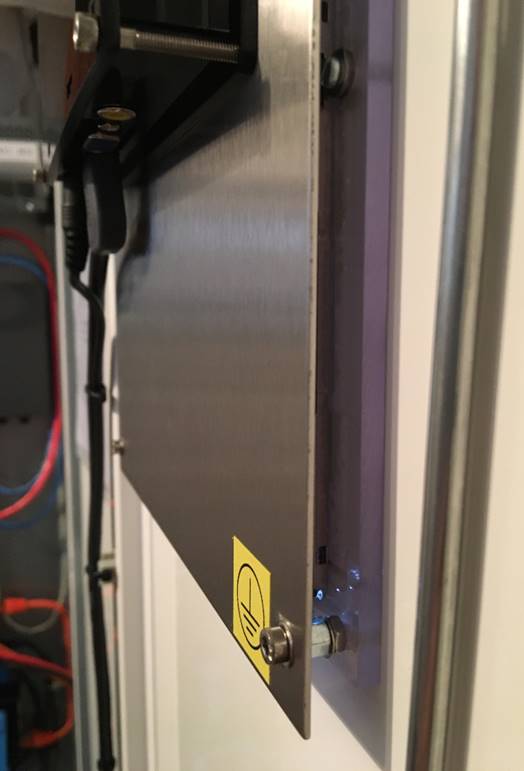

- Display auf Plexiglas aufgeschraubt incl. Montageplatte für den Display Controller
4 Raspberry
- Raspberry PI Model 2 Model B
- Power Voltage 5V min, Versorgung über PoE Modul min 2,4A Strom
- Extra Kühlkörper
- USB Anschlüsse nach außen geführt
- Taster am Display montiert und über GPIO angeschlossen
4.1 Programmierung
Raspian (NOOBS_v2_4_0):
- NTP
- SNMP für die PRTG Überwachung der Temperatur, CPU, MEM, Platte, Netzwerk, Laufzeit
- Phyton3 Library
- Display rotate
Python:
-pyautogui
-smtplib
-time
-RPi.GPIO
5 PoE
- Power Voltage 5V min, Versorgung über PoE Modul min 2,4A Strom
- versorgt immer Raspberry und Display
- PoE IEEE 802.3af
- 9 Watt On
- 3 Watt Standby

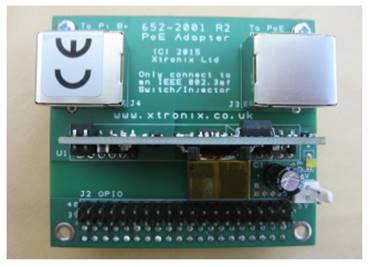

5.1 Splitter 1
- intern montiert
- Xtronix Ltd
- PoE Splitter for Raspberry Pi 3, 2 & B+
- IEE802.3af 5VDC
- Part No.: 652-9001 R2
- 802.3af support
- Ausgangsleistung: 5 V / 1,25 A bei 40°C
- 10/100 Mbit Ethernet
- Eingang für 48 V IEEE 802.3af-kompatible Signale
- Betriebstemperatur: 0° – 40°C Umgebungstemperatur

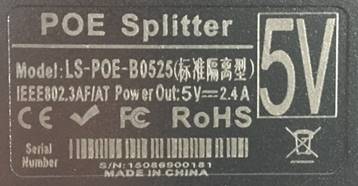

5.2 Splitter 2
- intern montiert
- DSLRKIT
- PoE Splitter
- IEE802.3af 5VDC
- Model LS-POE-B0525
- 802.3af and 802.3at support
- Ausgangsleistung: 5 V / 2,4 A
- 10/100 Mbit Ethernet
- Eingang für 48 V IEEE 802.3af-kompatible Signale

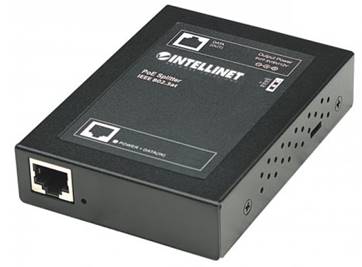

5.3 Splitter 3
- extern montiert
- Intellinet
- PoE+ Splitter
- IEE802.3at 5VDC
- Part No.: 560443
- 802.3af and 802.3at support
- Ausgangsleistung: 5 V / 4 A
- 10/100 Mbit Ethernet
- Eingang für 48 V IEEE 802.3af-kompatible Signale
- Betriebstemperatur: 0° – 60°C
6 GPIO Tasten und PRTG Maps
Bei der Tischaufsteller Version können über die 3 Tasten welche mit den GPIO Pins des Raspberry verbunden sind 3 verschiedene vordefinierte PRTG Maps angezeigt werden.
Ein
Python Programm schaltet zum einen nach 5 Minuten das Display immer wieder aus
was mit einem Tastendruck dann wieder Eingeschalten werden kann. Dabei bleibt
der Web Browser immer aktiv und aktualisiert ständig die Anzeige.
Der Raspberry selbst geht nicht in einen Schlafmodus. Nicht nur die Anzeige wird ausgeschalten, sondern auch die LED Hintergrund Beleuchtung um dadurch ca. 5,5 Watt Energie zu sparen und dadurch auch die Temperatur des PoE Splitters und Display Controllers niedrig zu halten. Beim Tischaufsteller kann das Python Programm dann je nach Tastendruck einen Browser mit einer anderen PRTG Map öffnen.

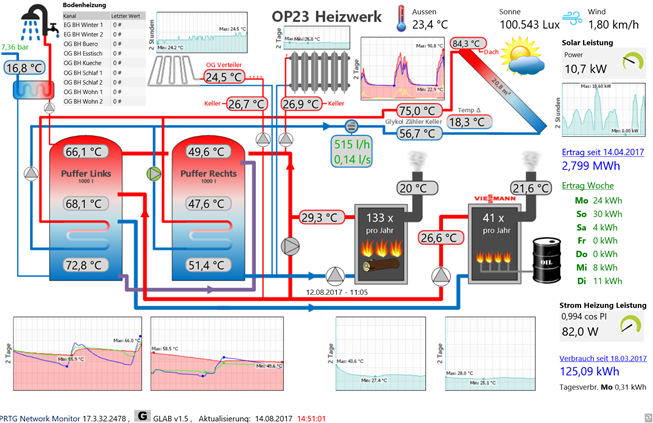

Heizwerk:

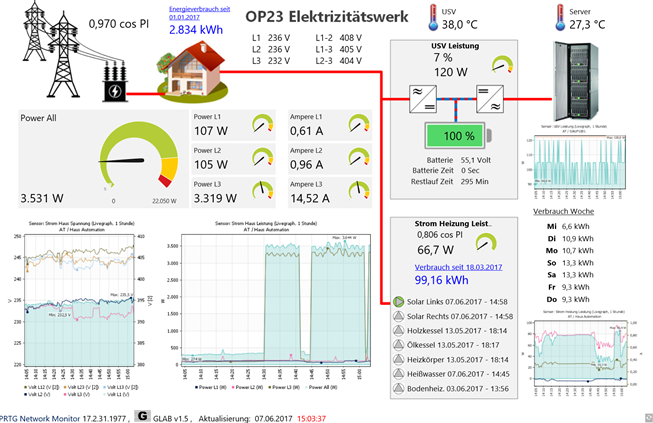

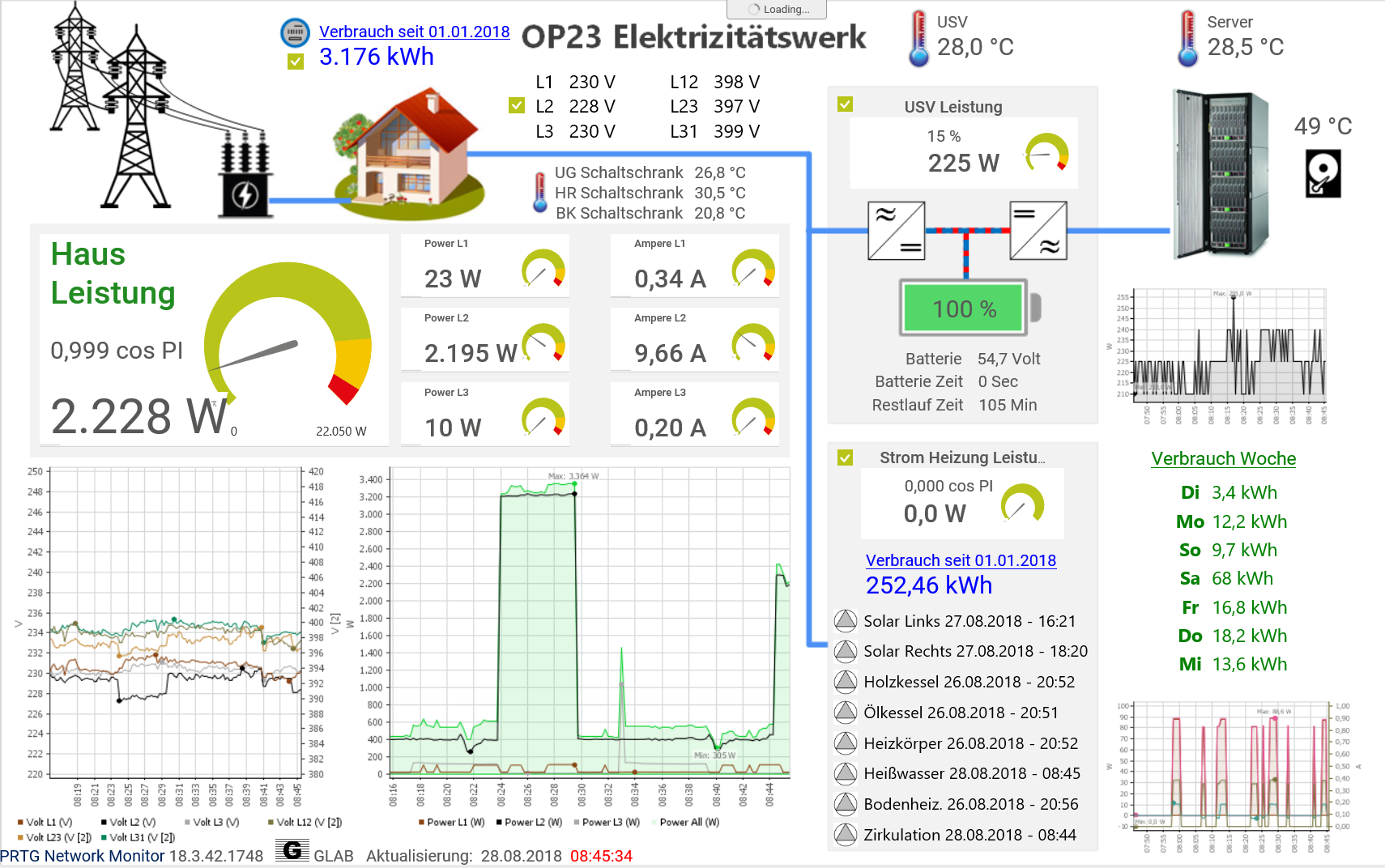

Elektrizitätswerk:

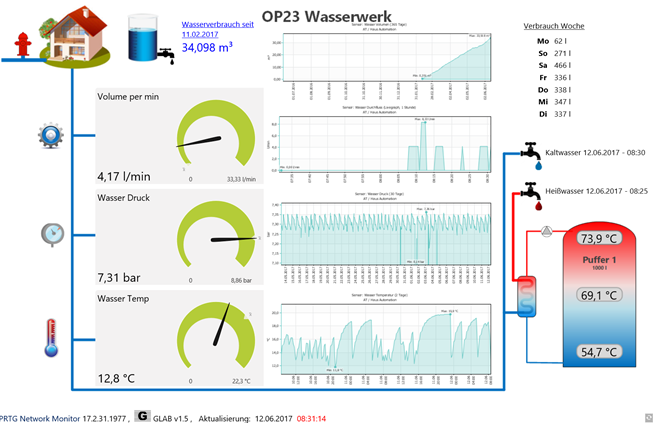

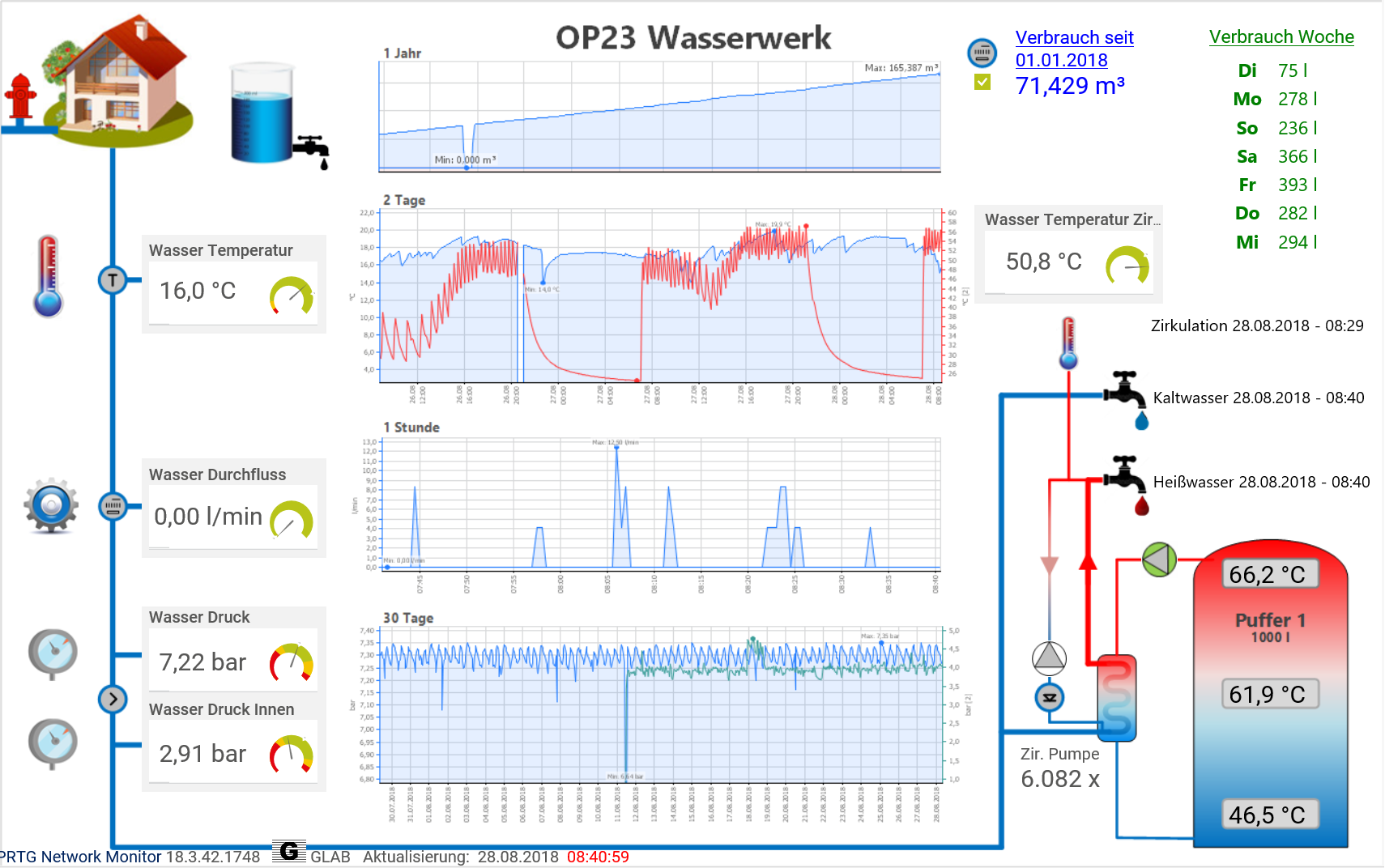

Wasserwerk:
Heizwerk:
Elektrizitätswerk:
Wasserwerk:
 |
