1     Projekt







Es gibt am Haus 2 Markisen, schon älter und nur mit einer einfachen Funk Fernbedienung.

Die Warema hat wenigstens einen Wind und Helligkeitssensor, aber keinen Regensensor.

Die Somfy hat gar keine Wetter Sensoren.











Warema arbeitet unidirektional im 443,92 MHz Bereich.

Somfy arbeitet auch unidirektional im 433,42 MHz Bereich.



Es können in das Funksystem aber mehrere Fernbedienungen eingebunden werden und genau das macht es möglich das Funkgateway zu HomeMatic zu bauen.



Wie immer will ich mit HomeMatic nicht grob in bestehende Systeme eingreifen oder mich von HomeMatic abhängig machen. Es soll eine Ergänzung sein.



Beide Fernbedienungen arbeiten mit 3 Volt Batteriestromversorgung.






2     Architektur







Da es nicht möglich ist weder das Warema noch das Somfy Funksystem mit HomeMatic auf Funk Protokoll Ebene zu verbinden, werden mit HomeMatic I/O Ports die Taster der Fernbedienungen betätigt.

Es werden 2 zusätzliche Fernbedienungen ins System aufgenommen und dessen Platinen aus den Handsendergehäusen ausgebaut.

Nun hat man 2 Funkmodule 1x Warema und 1x Somfy welches mit Tastendrücken betätigt werden kann.

Diese Tastendrücke sind nur Schließer Kontakte.



Da diese Schließer Kontakte aber nicht gegen Masse schließen wird ein Optokoppler für die Potentialtrennung eingebaut. So kann man vom HomeMatic 8 Kanal Funkempfänger mit dem Optokoppler die Tasten der Markisen Funkmodule verbinden.

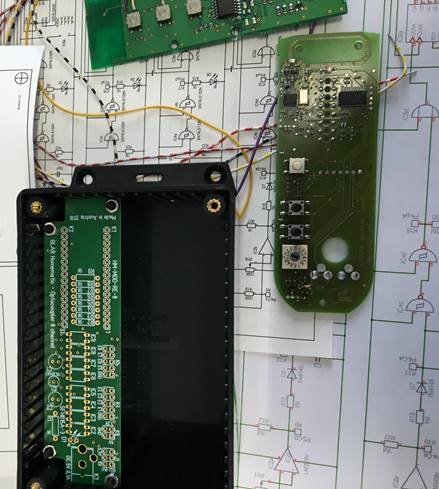

Links im Bild die Warema Funk Platine, an den Tastern Drähte angelötet und auf die GLAB Adapter Platine gesteckt auf der das HomeMatic 8 Kanal Empfänger Modul HM-MOD-Re-8 sitzt. In der Mitte die Somfy Funk Platine, ebenso.

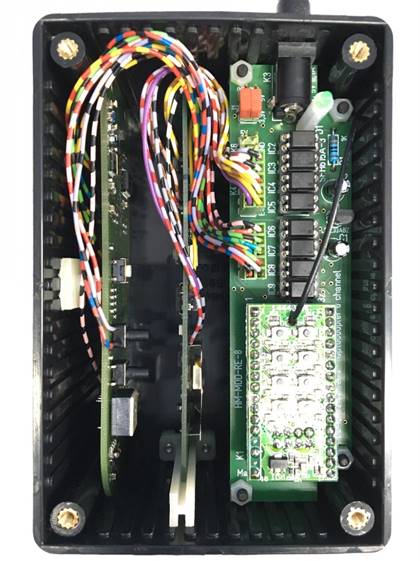

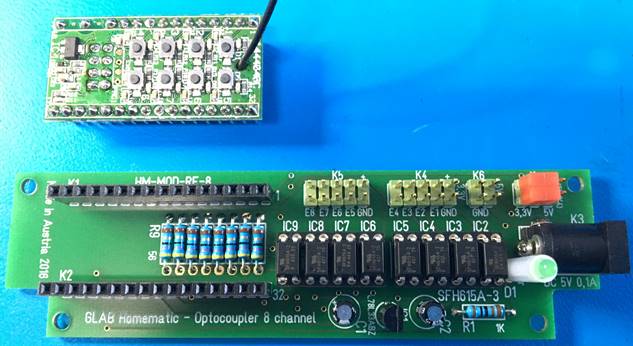

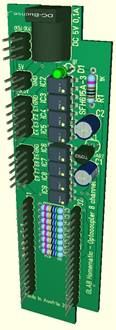

Rechts eine Platine selbst entwickelt mit den Optokopplern, einer 3,3V Spannungsversorgung für die Sendermodule und dem HM-MOD-RE-8 Modul, das arbeitet mit 5V (externes Stecker Netzteil).



In dem Bild aus der Revision 1.0 sind noch keine Entstör Ferrit Ringe an den Verbindungsleitungen angebracht. In Revision 2.0 sind diese jedoch vorhanden um Funktionssicherheit zu erlangen.

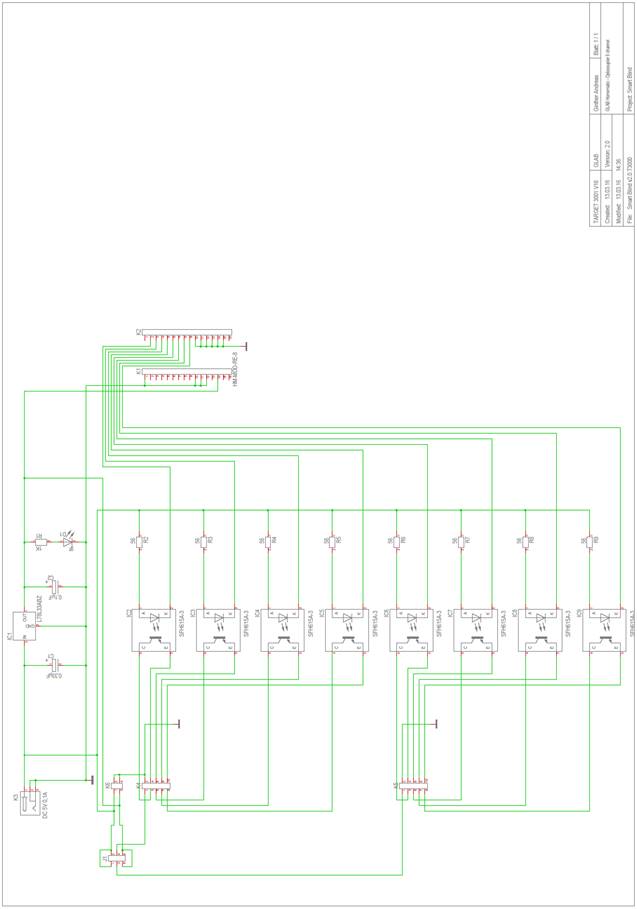

3     Schaltung Haupt Platine

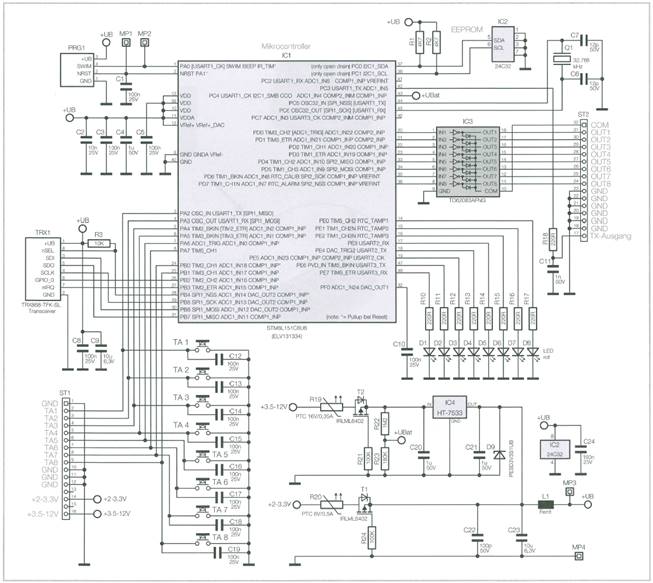

4     Schaltung I/O Controller mit Empfänger












5     Hardware



5.1    Haupt Platine PCB

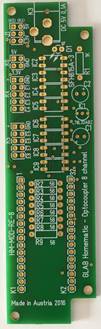

·         Hersteller PCB-POOL (Beta Layout)

·         2 Layer

·         ENIG chemisch Nickel / Gold

·         TARGET 3001 V18 mit Multi Autorouter

·         Leiterbahn 0,3mm

·         Abstand 0,3mm

·         Restrings Bohrloch 0,2mm










5.2    Markisen Fernsteuerung Platinen



Aus dem Handsender Gehäuse ausgebaut und an den Tastern die Verbindungsdrähte angelötet.





5.3    Optokoppler



Optokoppler SFH615A, mit IC Sockel.








5.4    I/O Controller mit Empfänger

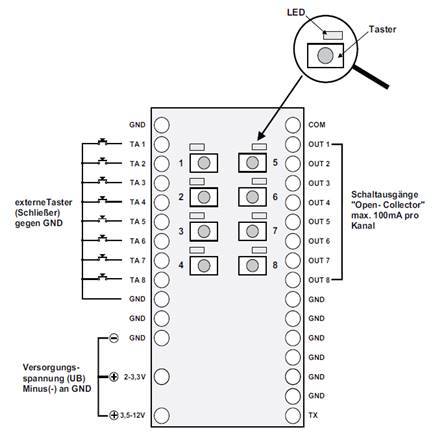

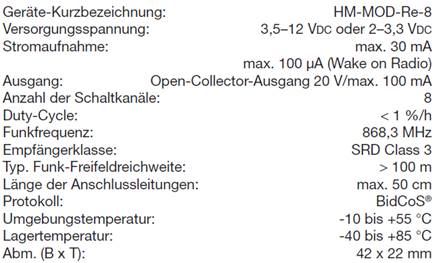

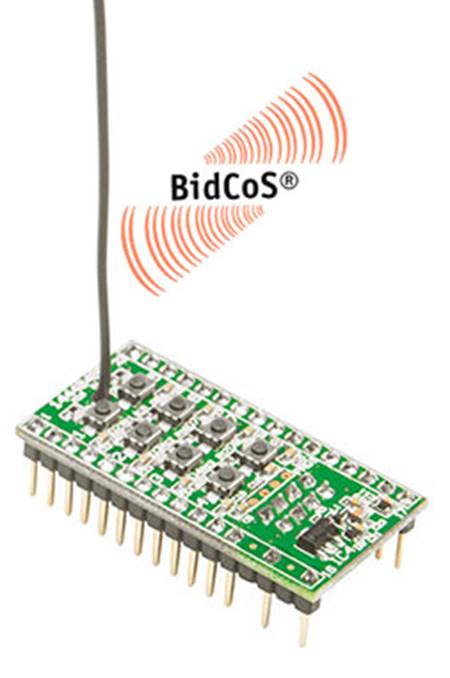

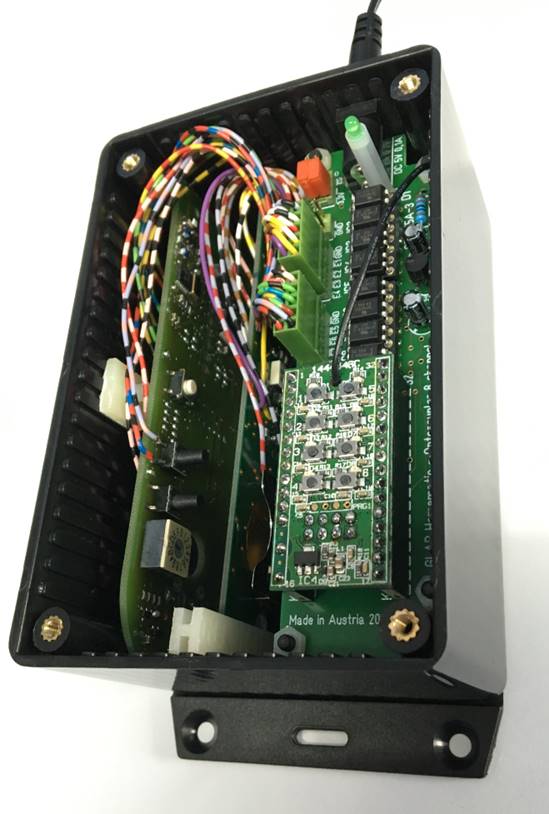

Das HomeMatic Empfangsmodul (HM-MOD-RE-8) verfügt über 8 TTL Ausgänge welche über das BidCoS Funksignal 868 MHz von der HomeMatic Zentrale geschalten werden können.















5.5    Gehäuse und Frontplatte

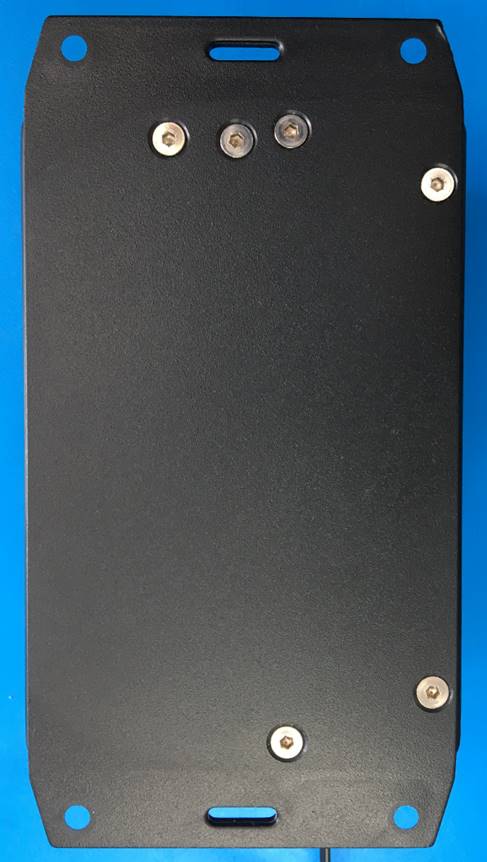

·         Kunststoffgehäuse ungeschirmt damit Funkwellen austreten können

·         Netzteil DC 5V 1A incl. Entstör Ferrit, Leistungsaufnehme jedoch nur 0,5W

·         Befestigungsflansch

·         Front Status LEDs








·         Befestigungsflansch Gehäuse, damit das auch am Haus befestigt werden kann.

·         Das Gerät wird so platziert, dass alle 3 Funkzonen optimale Funkabdeckung haben.

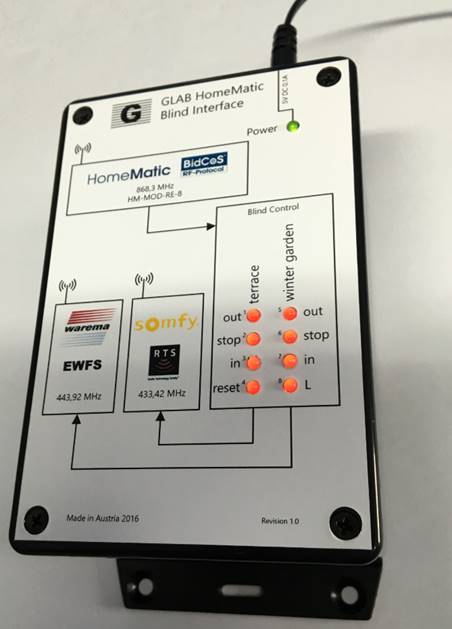

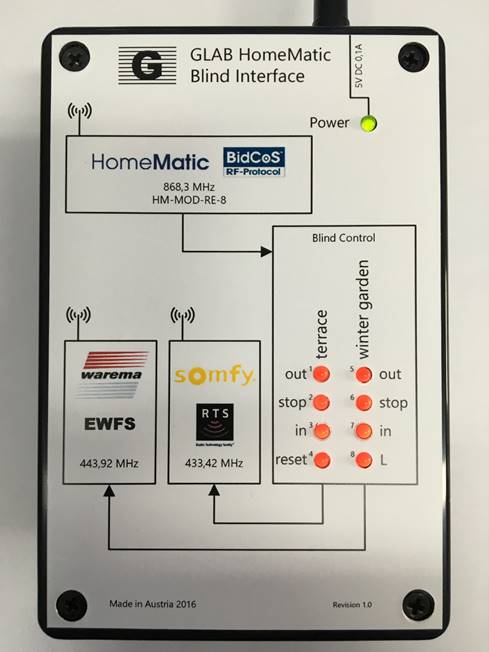

·         Gehäuse Front aus wasserfester Polyester Folie, Avery J4775, bedruckt mit Farb Laser Drucker

·         Ausbohren der Löcher mit Spezial Folienbohrer








6     Software







Es ist keine eigene Software erforderlich.

Es wird alles mit Standard CCU2 Programmen umgesetzt.



Es werden die im Verbund vorhandenen Regen-, Wind- und Helligkeitssensoren miteingebunden.



6.1    Smart Phone App



Die Smart Phone App bzw. der Aufbau kann keine Zustände anzeigen, sondern nur Fahrbefehle senden.

Es wird eine eigene Sicht eingerichtet und passende Symbole hinterlegt.

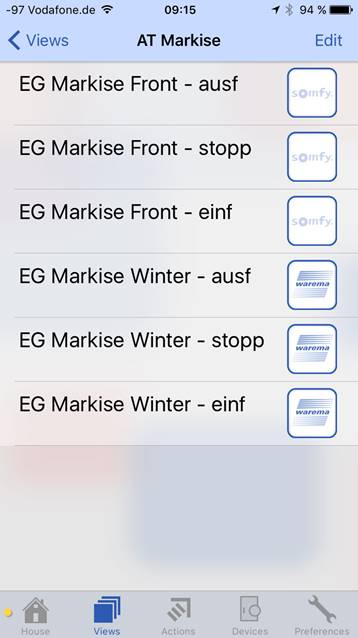

Ausfahren, Stopp und Einfahren jeweils für die Frontterrasse und Wintergarten Markise.








7     Labor und Prototyp

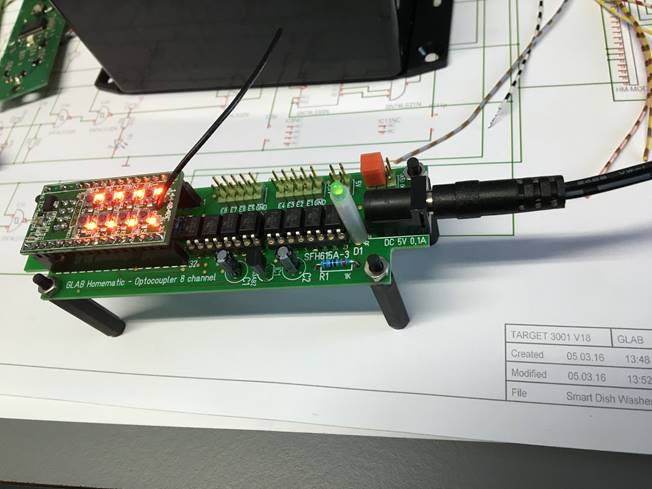

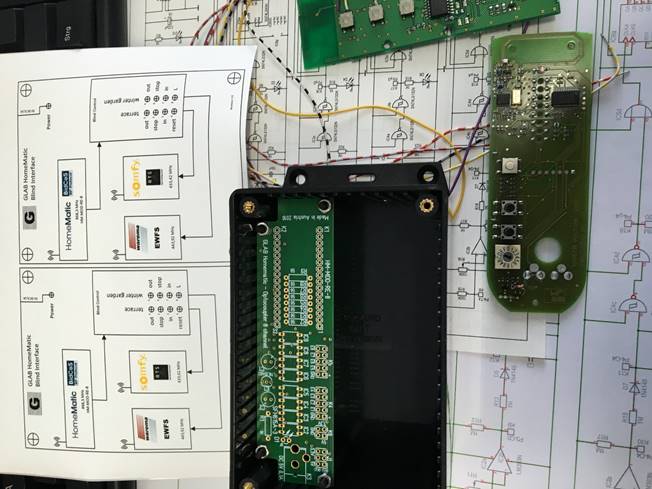

Montage








Funktionstest








7.1    Aufwand und Kosten



Elektronik Teile rund                                          240.- Euro



·         Platine Haupt                                        105.-

·         Funkmodul                                            30.-

·         Gehäuse                                               20.-

·         Elektronik                                             20.-

·         Warema Fernbedienung                         35.-

·         Somfy Fernbedienung                           30.-





Kompletter Arbeitsaufwand rund                         19h



·         Schaltung Entwurf                                 1

·         Pantinen Design                                    2

·         Gehäuse und Aufbau                            8

·         Dokumentation                                      2

·         Suchen der Teile und Bestellung            2

·         Programmierung und Tests                    4
